二維混料機
概述:
二維混合機廣泛用于醫藥、化工、食品、染料、飼料、化肥、農藥等行業尤其適用于大噸位(300L-20000L)各種固相物料的混合。
二維混合機,全稱二維運動混合機,顧名思義,是指轉筒可同時進行二個方向運動的混合機。二個運動方向分別是轉筒的轉動,轉筒隨擺動架的擺動。被混和物料在轉筒內隨轉筒轉動、翻轉、混和的同時又隨轉筒的擺動而發生左右來回的摻混運動,在這兩個運動的共同作用下,物料在短時間內得到充分的混合。
工作原理:

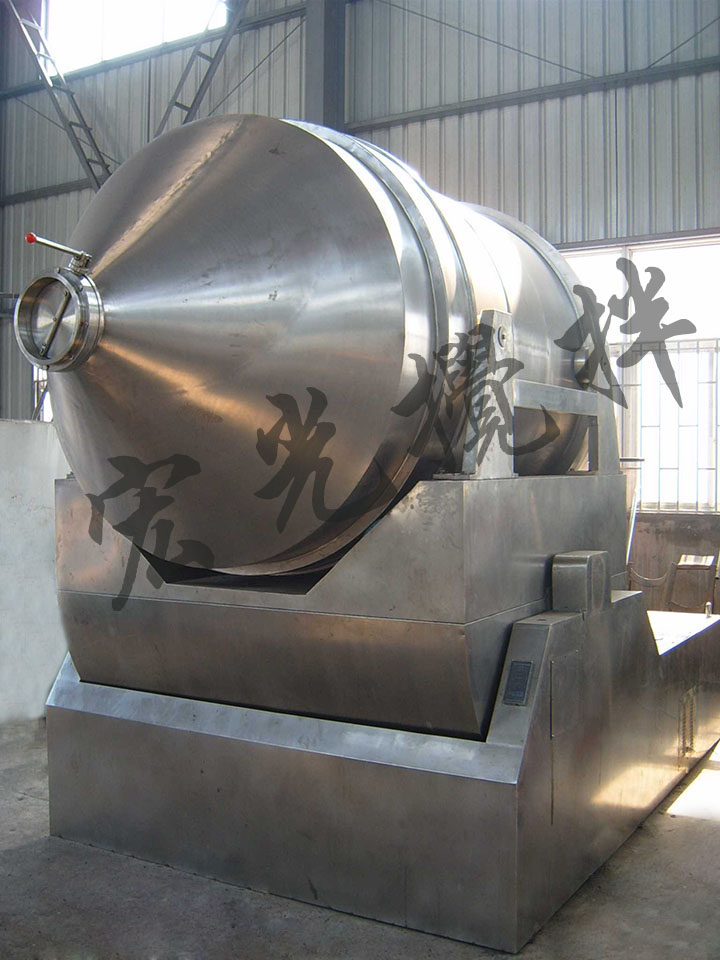

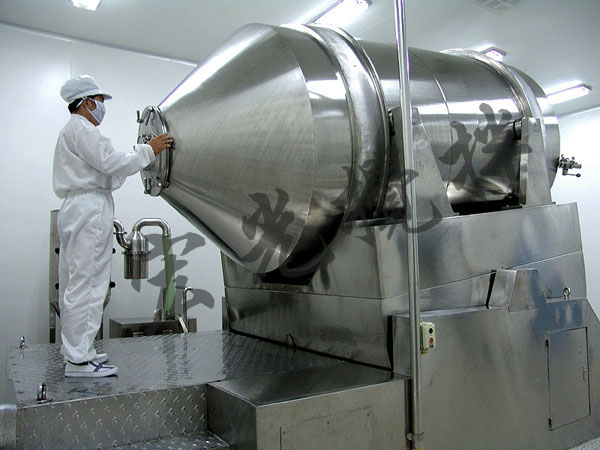

二維混合機由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上,由四個滾輪支撐并由兩個擋輪對其進行軸向定位,在四個支撐滾輪中,其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動。擺動架由一組曲柄擺桿機構來驅動,曲柄擺桿機構裝在機架上,擺動架由軸承組件支撐在機架上,使轉筒在轉動的同時又參與擺動,使筒中物料得以充分混合。
設備選型:
二維混合機型號從300升到20000升不等,一般來說,其裝料量約為總?cè)莘e的1/2。
應用:
廣泛用于粉、粒狀物料的混和,具有混合迅速、混合量大、出料便捷等特點。
應用領域 化工 物料類型 粉狀、粒狀物料
適用物料 干粉 動力類型 電動
工作方式 對流混合機 料筒運動方式 二維
結構形式 圓筒混合機 產品類型 全新
特點:
二維運動混合機的轉筒可同時進行兩個運動,一個為轉筒的轉動,另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻動、混合的同時,又隨轉筒的擺動而發生左右來回的摻混運動,在這兩個運動的共同作用下,物料在短時間內得到充分的混合。EYH二維混料機適合所有粉、粒狀物料的混合。
二維混合機型號參數:
規格型號 |
容積(L) |
裝料系數 |
裝料重量 |
外形尺寸 功率 |
A |
B |
C |
D |
M |
H |
轉動 |
擺動 |
EYH100 |
100 |
50 |
40 |
860 |
900 |
200 |
400 |
1000 |
1500 |
1.1 |
0.75 |
EYH300 |
300 |
150 |
75 |
1000 |
1100 |
200 |
580 |
1400 |
1650 |
1.1 |
0.75 |
EYH600 |
600 |
300 |
150 |
1300 |
1250 |
240 |
720 |
1800 |
1850 |
1.5 |
1.1 |
EYH800 |
800 |
400 |
200 |
1400 |
1350 |
240 |
810 |
1970 |
2100 |
1.5 |
1.1 |
EYH1000 |
1000 |
500 |
350 |
1500 |
1390 |
240 |
850 |
2040 |
2180 |
2.2 |
1.5 |
EYH1500 |
1500 |
750 |
550 |
1800 |
1550 |
240 |
980 |
2340 |
2280 |
3 |
1.5 |
EYH2000 |
2000 |
1000 |
750 |
2000 |
1670 |
240 |
1100 |
2540 |
2440 |
3 |
2.2 |
EYH2500 |
2500 |
1250 |
950 |
2200 |
1850 |
240 |
1160 |
2760 |
2600 |
4 |
2.2 |
EYH3000 |
3000 |
1500 |
1100 |
2400 |
1910 |
280 |
1220 |
2960 |
2640 |
5 |
4 |
EYH5000 |
5000 |
2500 |
1800 |
2700 |
2290 |
300 |
1440 |
3530 |
3000 |
7.5 |
5.5 |
EYH10000 |
10000 |
5000 |
3000 |
3200 |
2700 |
360 |
1800 |
4240 |
4000 |
15 |
11 |
EYH12000 |
12000 |
6000 |
4000 |
3400 |
2800 |
360 |
1910 |
4860 |
4200 |
15 |
11 |
EYH15000 |
15000 |
7500 |
5000 |
3500 |
3000 |
360 |
2100 |
5000 |
4400 |
18.5 |
15 |
