DLJ頂入式攪拌機
一、用途
DLJ型頂入式攪拌機主要應用于石油、化工、食品、制藥、輕工、紡織、冶金、礦山、環保及污水處理等不同攪拌作業以及對藥劑、污水,加藥、中和反應,溶解的攪拌場合(PAC,PAM攪拌槽)。
二、使用特點

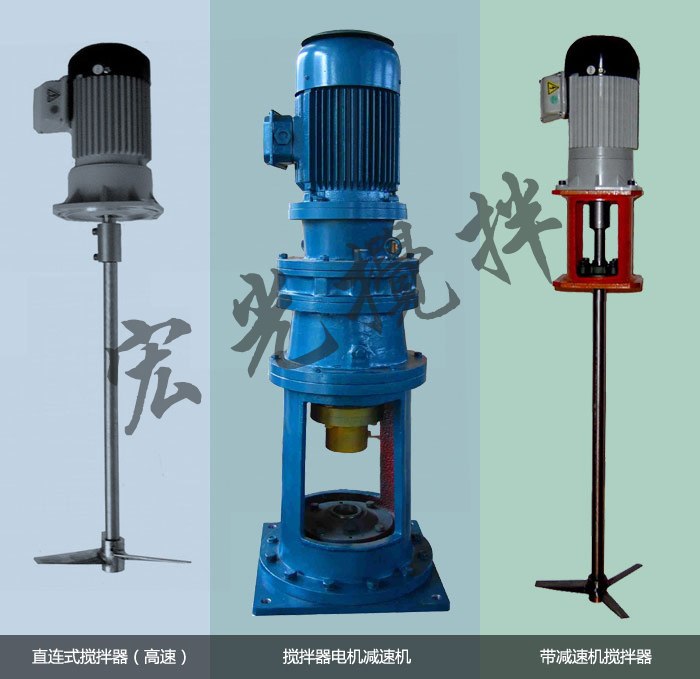

DLJ系列攪拌機可采用高強度齒輪減速機、擺線針輪齒嚙合、行星傳動原理設計的新型減速機等,具有傳動速比大、結構緊湊、運行平穩、低噪音、外型美觀、傳動效率高造價低、使用壽命長等特點,特別適宜于中小功率、中小體積的低速攪拌作業。
三、攪拌軸連接
可采用剛性軸套連接或者鑄鐵聯軸器。
四、攪拌槳?jiǎng)澷|(zhì)
碳鋼、碳鋼襯玻璃鋼、碳鋼襯膠、碳鋼襯塑、四氟乙烯、304不銹鋼、316L不銹鋼,2507、2205雙相不銹鋼,鈦材(TA2)。
五、攪拌獎葉葉輪形式
平直葉、分散盤、螺旋槳式、斜葉槳式、三葉旋槳式、四片斜葉開啟渦輪式等等。。
六、技術參數
系列 |
轉速 |
功率 |

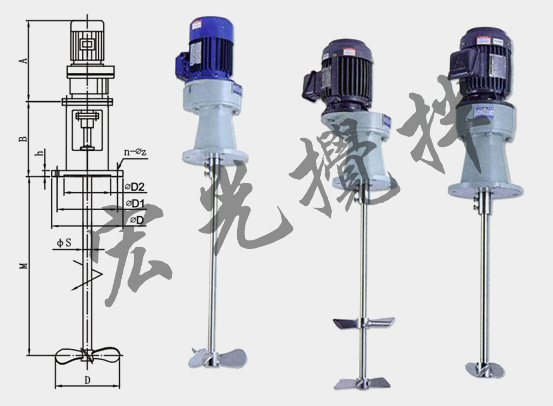

安 裝 尺 寸 |
A |
B |
n-∮z |
D |
D1 |
D2 |
S |
h |
DL1 |
150(4P) |
0.55 |
580 |
300 |
8-∮18 |
285 |
250 |
185 |
35 |
20 |
0.75 |
100(6P) |
0.55 |
0.75 |
DL2 |
150(4P) |
1.1 |
630 |
345 |
8-∮18 |
340 |
295 |
240 |
50 |
24 |
1.5 |
2.2 |
3 |
4 |
100(6P) |
1.1 |
1.5 |
2.2 |
DL3 |
150(4P) |
5.5 |
680 |
400 |
12-∮18 |
435 |
400 |
325 |
65 |
30 |
7.5 |
11 |
15 |
100(6P) |
3 |
4 |
5.5 |
7.5 |
DL4 |
150(4P) |
18.5 |
870 |
465 |
12-∮18 |
460 |
420 |
350 |
80 |
32 |
22 |
30 |
100(6P) |
11 |
15 |
18.5 |
DL5 |
150(4P) |
37 |
990 |
520 |
12-∮23 |
555 |
510 |
430 |
100 |
36 |
45 |
55 |
100(6P) |
22 |
30 |
37 |
備注:
1.電機減速機和尺寸根據用戶的物料特性及實際情況來定
2.表中數據只做參考用
3.具體實際尺寸,請咨詢技術生產部
